[네트워크] L2 스위치

L2 Access switch

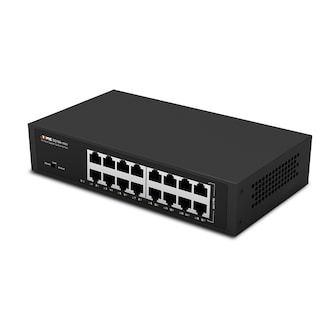

이미출처: 다나와(https://prod.danawa.com/) / 24Port Hub

- End-point와 직접 연결되는 스위치

- MAC 주소를 근거로 스위칭(L2 이기 때문에)

- DoD 분류에서 Network Access 계층

- PC와 같은 EndPoint를 가지고 있다.

- 해당 스위치 허브의 구멍을 인터페이스 or Port라고도 한다.



L2 Distribution switch

- 쉽게 생각하면 L2 Access 스위치를 위한 스위치

- VLAN(Virtual LAN) 기능을 제공하는 것이 일반적

-  구축: 한 사무실(방)에 L2 Switch 하나, L2 Distribution은 층 마다 있다고 생각하면됨(10층짜리 건물 = L2 Distribution 약 10개 구성), 라우터는 건물당 하나



예시

1번이 3번에게 데이터를 줄 때: Access만 거치고 상위 스위칭을 거치지 않는다.
3번이 5번에게 데이터를 줄 때: Distribution switch, 상위 스위칭을 통해 전달된다.
